Το 2024, η παγκόσμια αγορά ψύξης κέντρων δεδομένων ξεπέρασε20 δισεκατομμύρια δολάριακαι προβλέπεται να φτάσει48 δισεκατομμύρια δολάρια μέχρι το 2030.
Ο μοναδικός μοχλός πίσω από αυτή την ανάπτυξη είναι ηεκρηκτική αύξηση στην κατανάλωση ενέργειας διακομιστή AI.
Ισχύς παραδοσιακού διακομιστή: 300–500 W
Διακομιστής GPU NVIDIA H100:10.000 W+ ανά μονάδα
Όριο ψύξης αέρα: ~1.000 W/U
Υγρή ψυκτική ικανότητα:5.000–20.000 W/Uδιαχειρίζεται εύκολα
Η ψύξη αέρα έχει φτάσει στο φυσικό της όριο. Οι υγρές πλάκες ψύξης (LCP) έχουν γίνει η τυπική λύση ψύξης για διακομιστές υψηλής απόδοσης.
Η κατεργασία CNC υγρών ψυχρών πλακών είναι ένα από τα πιο απαιτητικά εξαρτήματα που έχει κατακτήσει η Trumony εδώ και 19 χρόνια.
Αυτό το άρθρο αναλύει συστηματικά τη λογική κατεργασίας CNC για τις υγρές ψυχρές πλάκες διακομιστή — από τη δομική σχεδίαση και την επιλογή υλικού έως τις προκλήσεις επεξεργασίας και τον ποιοτικό έλεγχο.
1. Τι είναι ένα υγρό ψυχρό πιάτο και πώς λειτουργεί
ΕΝΑΥγρό Ψυχρό Πλάκα (LCP)είναι μια μεταλλική πλάκα με εσωτερικά κανάλια ροής. Το ψυκτικό (νερό, νερό-γλυκόλη ή ειδικό υγρό) κυκλοφορεί εσωτερικά για να απομακρύνει τη θερμότητα από CPU, GPU, μονάδες ισχύος και άλλες πηγές θερμότητας.
Δύο βασικές μετρήσεις απόδοσης
Μετρικός
Ορισμός
Τυπικός στόχος (Διακομιστές τεχνητής νοημοσύνης υψηλού επιπέδου)
Θερμική Αντίσταση
Αύξηση θερμοκρασίας ανά watt θερμότητας
< 0,05 °C/W
Πτώση πίεσης
Απώλεια πίεσης του ρέοντος υγρού
< 30 kPaμε τυπική ταχύτητα ροής
Αυτές οι δύο μετρήσεις είναι αμοιβαία περιορισμένες: τα πυκνότερα μικροκανάλια μειώνουν τη θερμική αντίσταση αλλά αυξάνουν δραστικά την πτώση πίεσης, απαιτώντας πιο ισχυρές αντλίες.
Η ακρίβεια κατεργασίας CNC καθορίζει άμεσα εάν αυτοί οι στόχοι επιτυγχάνονται.
2. Κύριοι δομικοί τύποι υγρών ψυχρών πλακών
Τύπος 1: Ψυχρές πλάκες κατεργασμένων καναλιών
Η πιο mainstream λύση CNC. Τα κανάλια ροής αλέθονται απευθείας σε πλάκες αλουμινίου ή χαλκού και στη συνέχεια σφραγίζονται με μια πλάκα κάλυψης μέσω συγκόλλησης ή συγκόλλησης διάχυσης.
Πλεονεκτήματα: ευελιξία σχεδιασμού, φιλική προς την προσαρμογή, υψηλή ακρίβεια
Τυπικές διαστάσεις καναλιού: πλάτος 1–5 mm, βάθος 1–10 mm
Πρόκληση CNC: εξαιρετικά υψηλή καθετότητα πλευρικού τοιχώματος για μεγάλες αναλογίες βάθους προς διάμετρο
Τύπος 2: Ψυχρές πλάκες μικροκαναλιού
Πλάτος καναλιού< 1 mm, έως 0,2–0,5 mm, χρησιμοποιείται ευρέως σε ψύκτες υψηλής τεχνολογίας GPU και μονάδας ισχύος.
Πλεονεκτήματα: μεγάλη περιοχή ανταλλαγής θερμότητας, εξαιρετικά χαμηλή θερμική αντίσταση
Πρόκληση CNC: απαιτεί εξαιρετικά λεπτά εργαλεία (διάμετρος 0,3–0,5 mm). κρίσιμος έλεγχος κραδασμών
Εξοπλισμός: κέντρα κατεργασίας ακριβείας υψηλής ταχύτητας, ταχύτητα ατράκτου> 20.000 σ.α.λ
Τύπος 3: Κρύες πλάκες με πτερύγια καρφίτσας
Πυκνές πείρες (διάμετρος 1–3 mm) επεξεργασμένες στην πλάκα βάσης. Το ψυκτικό υγρό ρέει γύρω από τις ακίδες για να ενισχύσει την τυρβώδη μεταφορά θερμότητας.
Πλεονέκτημα: 20–40% υψηλότερη απόδοση μεταφοράς θερμότητας από τους τύπους καναλιών στην ίδια πτώση πίεσης
Διεργασίες: φρεζάρισμα CNC ή EDM
Τύπος 4: Ψυχρά πιάτα με πλεκτό/διπλωμένο πτερύγιο
Αλουμινόχαρτο διπλώνεται σε πτερύγια και στη συνέχεια συγκολλάται σε κανάλια ροής, συνηθισμένο για μονάδες IGBT υψηλής ισχύος.
Ρόλος CNC: κυρίως κατεργασία του πλαισίου
Πρόκληση συγκόλλησης:ποσοστό κενού συγκόλλησης < 5%
3. Επιλογή υλικού: Αλουμίνιο εναντίον χαλκού
Κρύες πλάκες από κράμα αλουμινίου
6061-T6: βέλτιστη συνολική απόδοση, καλή μηχανική ικανότητα, χαμηλός κίνδυνος στρέβλωσης
6063-T5: για εξώθηση; προτιμάται για σύνθετα προφίλ
1060 καθαρός Αλ: υψηλότερη θερμική αγωγιμότητα (> 200 W/m·K), χαμηλότερη αντοχή. ιδανικό για εφαρμογές λεπτού τοιχώματος, υψηλής θερμότητας
Κρύες πλάκες χαλκού χωρίς οξυγόνο (C10100 / C11000)
Ανώτερη θερμική αγωγιμότητα. ιδανικό για άμεση επαφή με τσιπ υψηλής ροής θερμότητας.
Υβριδική δομή (ολοένα και πιο δημοφιλής)
Κάτω (επαφή CPU/GPU): χάλκινο ένθετο (μέγιστη μεταφορά θερμότητας)
Κύριο πλαίσιο: κράμα αλουμινίου (μείωση βάρους)
Σύνδεση: press fit + θερμικό γράσο, ή συγκόλληση διάχυσης
4. Προκλήσεις βασικής κατεργασίας CNC
Πρόκληση 1: Έλεγχος παραμόρφωσης λεπτού τοιχώματος
Πάχος τοιχώματος τυπικά0,8–2 mm; παραμορφώνεται εύκολα από δυνάμεις κοπής.
Trumony Controls:
Εξαρτήματα τσοκ κενού ή πλήρωση από κράμα χαμηλής τήξης για αποφυγή παραμόρφωσης σύσφιξης
Τραχύτητα με0,3 χλστΕπίδομα αποθεμάτων? φυσική παλαίωση 24 ώρες πριν το φινίρισμα
Βάθος φινιρίσματος κοπής≤ 0,1 χλστ; ο ρυθμός τροφοδοσίας μειώθηκε στο 30% του κανονικού
Πρόκληση 2: Deep-Groove & Microchannel Machining
Βαθιές αυλακώσεις:ψυκτικό υγρό μέσω εργαλείου υψηλής πίεσης (> 30 bar)για την αποφυγή επανακοπής τσιπς
Μικροκανάλια: μηχανικά μέσαΣυνεργείο ελεγχόμενης θερμοκρασίας (±1 °C)για την εξάλειψη της θερμικής παραμόρφωσης
Πρόκληση 3: Επιπεδότητα επιφάνειας στεγανοποίησης
Η επιπεδότητα των επιφανειών στεγανοποίησης βάσης και καλύμματος επηρεάζει άμεσα τη στεγανότητα.
Δυνατότητα Trumony:ομαλότητα0,005 χλστμετά από λείανση ακριβείας, ικανοποιώντας τις απαιτήσεις σύνδεσης διάχυσης.
Πρόκληση 4: Νήματα ακριβείας και θύρες γρήγορης σύνδεσης
Οι θύρες εισόδου/εξόδου χρησιμοποιούν σπειρώματα NPT/G (BSPP) ή προσαρμοσμένους γρήγορους συνδέσμους με αυστηρές απαιτήσεις ακρίβειας.
Πρόκληση 5: Εσωτερική Καθαριότητα
Δεν επιτρέπονται τσιπ μέσα στα κανάλια ροής (κίνδυνος βλάβης της αντλίας ή απόφραξη του μικροκαναλιού).
Διαδικασία καθαρισμού Trumony:
Καθαρισμός με υπερήχους (40 kHz, 15 λεπτά)
Καθαρισμός αέρα υψηλής πίεσης (0,5 MPa, κυκλική κίνηση όλων των θυρών)
Έκπλυση απιονισμένου νερού
Ενδοσκοπικός έλεγχος
Δοκιμή πίεσης (2× πίεση εργασίας, κράτημα 30 λεπτά)
5. Ποιοτική Επιθεώρηση & Επικύρωση
Δοκιμή διαρροής
Ανίχνευση διαρροής φασματόμετρου μάζας ηλίου:< 1×10-4 Pa·m3/s
Δοκιμή θερμικής αντίστασης
Μπλοκ θέρμανσης + αισθητήρες θερμοκρασίας για επαλήθευση της απόδοσης θερμικής αντίστασης.
Δοκιμή πτώσης ροής & πίεσης
Μετρητής ροής + αισθητήρας διαφορικής πίεσης για επιβεβαίωση απουσίας απόφραξης ή παραμόρφωσης στα εσωτερικά κανάλια.
6. Δυνατότητες κατεργασίας ψυχρών πλακών Trumony Liquid
22 χρόνια τεχνογνωσίας στη μηχανική κατεργασία CNC ακριβείας
Πλήρης διαδικασία: φρεζάρισμα CNC → καθαρισμός → συγκόλληση κενού / FSW → επεξεργασία επιφάνειας → δοκιμή
Ακρίβεια μικροκαναλιού, υψηλή επιπεδότητα, μηδενική διαρροή, υψηλή καθαριότητα
Εξυπηρέτηση πελατών ψύξης διακομιστών, βιομηχανικών ηλεκτρονικών, ιατρικών συσκευών στις ΗΠΑ, τη Γερμανία και παγκοσμίως
7. Εφαρμογές & Τάσεις Αγοράς
Βασικές Εφαρμογές
Διακομιστές τεχνητής νοημοσύνης και υπολογιστές υψηλής απόδοσης (HPC)
Συστήματα υγρής ψύξης κέντρου δεδομένων
Ηλεκτρονικά ηλεκτρικού ρεύματος EV & θερμική διαχείριση μπαταρίας
Βιομηχανικές μονάδες ισχύος & ιατρικός εξοπλισμός
2025–2026 Τεχνολογικές Τάσεις
Άμεση υγρή ψύξη (DLC)
Το ψυκτικό δρομολογείται απευθείας στις πίσω πλευρές των τσιπ. θερμική αντίσταση μειωμένη κατά>50%.
Ψύξη δύο φάσεων
Η αλλαγή φάσης υγρού σε ατμό απορροφά τη θερμότητα. αποδοτικότητα3–5×μονοφασική υγρή ψύξη.
Immersion Cooling
Ολόκληρος ο διακομιστής βυθισμένος σε διηλεκτρικό υγρό. Η κατεργασία ακριβείας των εσωτερικών πολλαπλών διανομής παραμένει κρίσιμη.
8. 5 Βασικά Κριτήρια για την Επιλογή Προμηθευτή Ψυχρής Πλάκας CNC
✅Δυνατότητα δοκιμής διαρροών
Πρέπει να διαθέτει αεροστεγές εξοπλισμό δοκιμής. φασματόμετρο μάζας ηλίου που προτιμάται για εφαρμογές υψηλού επιπέδου.
✅Ακρίβεια μικροκαναλιού
Απαιτείται επαλήθευση εύρους καναλιού (δεδομένα SPC).Cpk ≥ 1,33.
✅Εσωτερικός έλεγχος καθαριότητας
Πλήρης υπερηχητικός καθαρισμός + ενδοσκοπικός έλεγχος με ανιχνεύσιμα αρχεία.
✅Δυνατότητα συγκόλλησης
Εσωτερικός ή σταθερός συνεργάτης για συγκόλληση με συγκόλληση αλουμινίου/τριβής.
✅Δυνατότητα θερμικής δοκιμής
Δυνατότητα παροχής επαληθευμένων δεδομένων θερμικής αντίστασης.
Περίληψη
Μια υγρή ψυχρή πλάκα μπορεί να μοιάζει με μια απλή «μεταλλική πλάκα με αυλακώσεις», αλλά ενσωματώνει την επιστήμη των υλικών, τη μηχανική ρευστών, την κατασκευή ακριβείας και τον ποιοτικό έλεγχο.
Με την ταχεία επέκταση της υπολογιστικής υποδομής τεχνητής νοημοσύνης, οι υγρές ψυχρές πλάκες θα είναι μία από τις ταχύτερα αναπτυσσόμενες κατηγορίες εξαρτημάτων ακριβείας τα επόμενα πέντε χρόνια.
Trumony— 19 χρόνια με επίκεντρο τη μηχανική κατεργασία CNC ακριβείας — παρέχει προσαρμοσμένη κατασκευή υγρών ψυχρών πλακών για ψύξη διακομιστή, βιομηχανικά ηλεκτρονικά και πελάτες ιατρικών συσκευών σε όλο τον κόσμο.
Δείτε περισσότερα
Πώς οι προηγμένες πλάκες υγρής ψύξης επιλύουν τη θερμική πρόκληση στην παγκόσμια έκρηξη αποθήκευσης ενέργειας
2026-05-27
.gtr-container-7f8e9d {
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif;
color: #333;
line-height: 1.6;
padding: 20px;
box-sizing: border-box;
max-width: 960px;
margin: 0 auto;
}
.gtr-container-7f8e9d p {
font-size: 14px;
margin-bottom: 1em;
text-align: left !important;
}
.gtr-container-7f8e9d .gtr-title-7f8e9d {
font-size: 18px;
font-weight: bold;
margin-bottom: 1.5em;
color: #0E49BB;
text-align: center;
}
.gtr-container-7f8e9d .gtr-subtitle-7f8e9d {
font-size: 16px;
font-weight: bold;
margin-top: 2em;
margin-bottom: 1em;
color: #0E49BB;
text-align: left;
}
.gtr-container-7f8e9d .gtr-contact-7f8e9d {
margin-top: 3em;
padding-top: 1.5em;
border-top: 1px solid #eee;
text-align: center;
}
.gtr-container-7f8e9d .gtr-contact-item-7f8e9d {
font-size: 14px;
margin-bottom: 0.5em;
}
.gtr-container-7f8e9d .gtr-link-7f8e9d {
color: #0E49BB;
text-decoration: none;
font-weight: bold;
}
.gtr-container-7f8e9d .gtr-link-7f8e9d:hover {
text-decoration: underline;
}
@media (min-width: 768px) {
.gtr-container-7f8e9d {
padding: 40px;
}
}
Η Παγκόσμια Αγορά Αποθήκευσης Ενέργειας: Επιταγή Θερμικής Διαχείρισης
Η παγκόσμια αγορά αποθήκευσης ενέργειας εισέρχεται σε μια άνευ προηγουμένου φάση ανάπτυξης. Μόνο τον Απρίλιο του 2026, οι κινεζικές εταιρείες αποθήκευσης ενέργειας εξασφάλισαν 37 παραγγελίες στο εξωτερικό συνολικής ισχύος 27,85 GWh - ένα σαφές μήνυμα ότι η ζήτηση μετατοπίζεται από τη σταθερή επέκταση στην εκρηκτική επιτάχυνση. Με τις παγκόσμιες εγκαταστάσεις που προβλέπεται να φτάσουν τις 444 GWh έως το 2027, η βιομηχανία δεν ρωτά πλέον εάν χρειάζεται αποθήκευση, αλλά πώς να την αναπτύξει αξιόπιστα σε κλίμακα.
Πίσω από αυτούς τους αριθμούς κρύβεται μια κρίσιμη πρόκληση μηχανικής: καθώς τα συστήματα μπαταριών μεγαλώνουν, πυκνότερα και ισχυρότερα, η διαχείριση της θερμότητας γίνεται ο καθοριστικός παράγοντας μεταξύ επιτυχίας και αποτυχίας. Αυτό είναι όπου οι προηγμένες πλάκες ψύξης υγρών μπαταρίας μετατρέπονται από συστατικό σε στρατηγική αναγκαιότητα.
Η Επιταγή Θερμικής Διαχείρισης
Τα σύγχρονα συστήματα αποθήκευσης ενέργειας παράγουν τεράστια θερμότητα κατά τη διάρκεια των κύκλων φόρτισης και εκφόρτισης. Ένα ενιαίο δοχείο μπαταρίας σε κλίμακα χρησιμότητας μπορεί να παράγει αρκετή θερμική ενέργεια για να υποβαθμίσει την απόδοση της κυψέλης μέσα σε μήνες, εάν δεν ελεγχθεί. Η συνέπεια δεν είναι απλώς η μειωμένη απόδοση — είναι άμεση απειλή για την ασφάλεια, τη διάρκεια ζωής του συστήματος και την απόδοση της επένδυσης.
Η παραδοσιακή ψύξη αέρα απλά δεν μπορεί να συμβαδίσει. Οι λύσεις υγρής ψύξης προσφέρουν πλέον έως και 3.500 φορές μεγαλύτερη ικανότητα μεταφοράς θερμότητας σε σύγκριση με τις προσεγγίσεις που βασίζονται στον αέρα, καθιστώντας τις απαραίτητες για κάθε έργο όπου η μακροζωία της μπαταρίας και η λειτουργική ασφάλεια είναι αδιαπραγμάτευτες.
Αυτή η μετατόπιση είναι ιδιαίτερα επείγουσα στην ευρωπαϊκή αγορά, όπου η ζήτηση έχει αυξηθεί σε τέσσερις βασικούς τομείς — σταθεροποίηση δικτύου, εμπορική και βιομηχανική αποθήκευση, ανάπτυξη βάσει πολιτικής και κατανεμημένα έργα κλίμακας κοινής ωφέλειας. Οι ευρωπαίοι φορείς εκμετάλλευσης δικτύου απαιτούν όλο και περισσότερο συστήματα αποθήκευσης ενέργειας Grid-Forming ικανά να σταθεροποιούν ενεργά τις αδύναμες περιοχές του δικτύου, μια λειτουργία που απαιτεί οι μπαταρίες να λειτουργούν σε επακριβώς ελεγχόμενες θερμοκρασίες υπό συνεχή κύκλο υψηλού φορτίου. Ταυτόχρονα, η ΕΕ έχει εντείνει τον έλεγχο της αλυσίδας εφοδιασμού σε κρίσιμα ενεργειακά εξαρτήματα, πράγμα που σημαίνει ότι μόνο οι κατασκευαστές με αποδεδειγμένα συστήματα ποιότητας και πλήρη ιχνηλασιμότητα θα εξασφαλίσουν μακροπρόθεσμες συνεργασίες έργων.
Πλάκες υγρής ψύξης: Ο πυρήνας της θερμικής διαχείρισης μπαταριών
Στο κέντρο κάθε υγρόψυκτου συστήματος αποθήκευσης ενέργειας βρίσκεται ένα απατηλά απλό εξάρτημα: η πλάκα υγρής ψύξης της μπαταρίας. Η δουλειά του είναι να απορροφά τη θερμότητα απευθείας από τις κυψέλες της μπαταρίας και να τη μεταφέρει σε έναν βρόχο ψυκτικού υγρού που κυκλοφορεί. Αλλά η μηχανική πίσω από αυτό το στοιχείο καθορίζει εάν ολόκληρο το σύστημα πετυχαίνει ή αποτυγχάνει.
Οι πλάκες ψύξης επηρεάζουν άμεσα τρεις κρίσιμες μετρήσεις απόδοσης: ομοιομορφία θερμοκρασίας σε όλες τις κυψέλες, απόδοση ψύξης υπό φορτία αιχμής και μακροπρόθεσμη δομική αξιοπιστία. Τα καλύτερα σχέδια διατηρούν τις διαφορές θερμοκρασίας κυψέλης σε κυψέλη μεταξύ 3–5°C ακόμη και υπό απαιτητικές συνθήκες, επιβραδύνοντας δραματικά την υποβάθμιση και παρατείνοντας τη διάρκεια ζωής της μπαταρίας. Για να επιτευχθεί αυτό απαιτείται κατασκευή ακριβείας - τα κανάλια ροής με στάμπα, οι συγκολλημένες σφραγίδες και οι επεξεργασμένοι σύνδεσμοι πρέπει να λειτουργούν άψογα για 10 χρόνια ή περισσότερο.
Σημασία έχει η διαδικασία παραγωγής. Η σφράγιση και η συγκόλληση υπό κενό παραμένουν η μέθοδος που προτιμά η βιομηχανία για την παραγωγή υψηλού όγκου αξιόπιστων πλακών υγρής ψύξης, επειδή δημιουργούν στιβαρές, χωρίς διαρροές δομές ικανές να αντέχουν υψηλές εσωτερικές πιέσεις για δεκαετίες λειτουργίας. Για εξαρτήματα περιβλήματος μπαταριών και επιφάνειες στερέωσης που απαιτούν ακριβείς ανοχές, η κατεργασία CNC εξασφαλίζει τέλεια εφαρμογή και ακεραιότητα στεγανοποίησης. Και κυρίως, οι εσωτερικές γραμμές βαφής πούδρας παρέχουν την ηλεκτρική μόνωση και την προστασία από τη διάβρωση που απαιτούν τα περιβλήματα μπαταριών — χωρίς να βασίζονται σε τρίτους προμηθευτές των οποίων η ποιότητα και οι χρόνοι παράδοσης μπορούν να θέσουν σε κίνδυνο ολόκληρο το χρονοδιάγραμμα του έργου.
Trumony Aluminium: Full-Process Manufacturing για Αξιόπιστη Θερμική Διαχείριση
Η Trumony Aluminium Limited συγκεντρώνει αυτές τις δυνατότητες κάτω από μια ενιαία στέγη κατασκευής. Με έδρα το Suzhou της Κίνας, με χώρο παραγωγής περίπου 23.000 τετραγωνικών μέτρων, η εταιρεία λειτουργεί κέντρο δοκιμών και εργαστήριο υψηλών προδιαγραφών και διαθέτει πιστοποιήσεις ISO9001, ISO14001 και IATF 16949.
Αυτό που ξεχωρίζει το Trumony είναι ο πλήρης έλεγχος της διαδικασίας. Η εταιρεία κατασκευάζει πλάκες υγρής ψύξης χρησιμοποιώντας τεχνολογία σφράγισης και συγκόλλησης κενού, εξαρτήματα περιβλήματος μπαταριών μηχανημάτων ακριβείας μέσω εσωτερικών κέντρων CNC και εφαρμόζει επεξεργασία επιφάνειας μέσω της δικής της γραμμής βαφής πούδρας. Αυτή η κάθετη ενοποίηση σημαίνει ότι η ποιότητα ελέγχεται σε κάθε στάδιο — από την επιλογή ακατέργαστου υλικού αλουμινίου μέχρι την τελική επιθεώρηση συναρμολόγησης — αντί να διανέμεται σε πολλούς προμηθευτές.
Το Trumony χρησιμεύει ως βάση έρευνας και ανάπτυξης για το Πανεπιστήμιο Jiao Tong της Σαγκάης και το Ερευνητικό Ινστιτούτο Αλουμινίου της Κίνας, το οποίο οδηγεί σε συνεχή βελτίωση στην απόδοση του υλικού αλουμινίου, στη βελτιστοποίηση σχεδίασης καναλιών ροής και στην καινοτομία στη διαδικασία παραγωγής. Η εταιρεία παρέχει υποστήριξη από άκρο σε άκρο: παροχή συμβουλών σε λύσεις θερμικής διαχείρισης, σχεδιασμό συστήματος υγρής ψύξης, πρωτοτυποποίηση, δοκιμή επικύρωσης και παραγωγή όγκου ψυκτικών πλακών, σωλήνων ψύξης, πολλαπλών και πλήρων συγκροτημάτων υγρής ψύξης.
Τα προϊόντα εξάγονται ήδη σε 56 χώρες και περιοχές σε όλη την Ευρώπη, την Αμερική, τη Μέση Ανατολή, τη Νοτιοανατολική Ασία και τη Ρωσία, με μια πελατειακή βάση που περιλαμβάνει κατασκευαστές ηλεκτρικών οχημάτων, ενοποιητές συστημάτων αποθήκευσης ενέργειας και προγραμματιστές έργων κοινής χρήσης.
Σχεδιασμένο για το τι έρχεται στη συνέχεια
Καθώς η βιομηχανία αποθήκευσης ενέργειας κινείται προς το 2027 και μετά, οι εταιρείες που θα ηγηθούν είναι εκείνες που αντιμετωπίζουν τη θερμική διαχείριση όχι ως αγορά εμπορευμάτων, αλλά ως βασικό κλάδο της μηχανικής. Μια καλοσχεδιασμένη και με ακρίβεια κατασκευασμένη πλάκα υγρής ψύξης διατηρεί ελάχιστες τις διαφορές θερμοκρασίας, παρατείνει τη διάρκεια ζωής της μπαταρίας, μειώνει την κατανάλωση βοηθητικής ενέργειας και μειώνει το συνολικό κόστος ιδιοκτησίας καθ' όλη τη διάρκεια ζωής του συστήματος.
Είτε αναπτύσσετε ένα δοχείο BESS σε κλίμακα χρησιμότητας, ένα εμπορικό και βιομηχανικό ερμάριο αποθήκευσης ή μια μπαταρία EV επόμενης γενιάς, η ποιότητα της λύσης ψύξης θα διαμορφώσει άμεσα την απόδοση, την ασφάλεια και τα οικονομικά του τελικού προϊόντος σας. Η ομάδα μηχανικών της Trumony Aluminium είναι έτοιμη να συζητήσει τις απαιτήσεις του έργου σας, να παρέχει υποστήριξη σκοπιμότητας σχεδιασμού και να προσφέρει αποδεδειγμένες λύσεις υγρής ψύξης που ανταποκρίνονται στις απαιτήσεις της παγκόσμιας ανάπτυξης αποθήκευσης ενέργειας.
Δείτε περισσότερα
Τι είναι ο έλεγχος αεροστεγανότητας για κρύες πλάκες μπαταρίας EV
2026-05-25
.gtr-container-7x9y2z {
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif;
color: #333;
line-height: 1.6;
padding: 15px;
box-sizing: border-box;
overflow-x: auto;
}
.gtr-container-7x9y2z * {
box-sizing: border-box;
}
.gtr-container-7x9y2z .gtr-title-main {
font-size: 18px;
font-weight: bold;
color: #0E49BB;
margin-top: 25px;
margin-bottom: 15px;
text-align: left;
}
.gtr-container-7x9y2z .gtr-title-sub {
font-size: 16px;
font-weight: bold;
color: #333;
margin-top: 20px;
margin-bottom: 10px;
text-align: left;
}
.gtr-container-7x9y2z p {
font-size: 14px;
margin-bottom: 15px;
text-align: left !important;
line-height: 1.6;
}
.gtr-container-7x9y2z ul,
.gtr-container-7x9y2z ol {
margin-bottom: 15px;
padding-left: 20px;
}
.gtr-container-7x9y2z ul {
list-style: none !important;
padding-left: 25px;
}
.gtr-container-7x9y2z ul li {
position: relative;
margin-bottom: 8px;
font-size: 14px;
text-align: left !important;
line-height: 1.6;
list-style: none !important;
}
.gtr-container-7x9y2z ul li::before {
content: "•" !important;
color: #0E49BB;
font-size: 18px;
position: absolute !important;
left: -20px !important;
top: -2px;
}
.gtr-container-7x9y2z ol {
list-style: none !important;
counter-reset: list-item;
padding-left: 25px;
}
.gtr-container-7x9y2z ol li {
position: relative;
margin-bottom: 8px;
font-size: 14px;
text-align: left !important;
line-height: 1.6;
list-style: none !important;
counter-increment: none;
}
.gtr-container-7x9y2z ol li::before {
content: counter(list-item) "." !important;
color: #0E49BB;
font-weight: bold;
position: absolute !important;
left: -25px !important;
width: 20px;
text-align: right;
}
.gtr-container-7x9y2z img {
display: block;
margin: 20px auto;
height: auto;
}
.gtr-container-7x9y2z .gtr-advantages,
.gtr-container-7x9y2z .gtr-disadvantages {
margin-bottom: 10px;
font-size: 14px;
text-align: left !important;
line-height: 1.6;
}
.gtr-container-7x9y2z .gtr-advantages strong,
.gtr-container-7x9y2z .gtr-disadvantages strong {
color: #0E49BB;
}
@media (min-width: 768px) {
.gtr-container-7x9y2z {
padding: 25px 40px;
}
.gtr-container-7x9y2z .gtr-title-main {
margin-top: 30px;
margin-bottom: 20px;
}
.gtr-container-7x9y2z .gtr-title-sub {
margin-top: 25px;
margin-bottom: 15px;
}
.gtr-container-7x9y2z p {
margin-bottom: 18px;
}
.gtr-container-7x9y2z ul,
.gtr-container-7x9y2z ol {
margin-bottom: 18px;
}
.gtr-container-7x9y2z ul li,
.gtr-container-7x9y2z ol li {
margin-bottom: 10px;
}
}
Εισαγωγή
Οι μπαταρίες ισχύος χρησιμεύουν ως βασικό ενεργειακό συστατικό για τα ηλεκτρικά οχήματα και τα συστήματα αποθήκευσης ενέργειας.Η ανεπαρκής απώλεια θερμότητας θα προκαλέσει υποβάθμιση της απόδοσης της μπαταρίας., συντομευμένη διάρκεια ζωής, και ακόμη και σοβαρούς κινδύνους απόδρασης θερμικών.Η ψύξη με υγρό ξεχωρίζει ως η κύρια λύση διαχείρισης της θερμότητας χάρη στην αποτελεσματική και ομοιόμορφη απόδοση διάσπασης θερμότητας.
Πλάκες ψύξης από αλουμίνιο, που συνήθως κατασκευάζονται από 3003, 5052 και άλλα κράματα αλουμινίου με τυποποίηση, συγκόλληση και συγκόλληση με τριβή,είναι κρίσιμα στοιχεία μεταφοράς θερμότητας εντός συστημάτων ψύξης υγρώνΤα εσωτερικά περίπλοκα κανάλια ροής επιτρέπουν στο κυκλοφορούν ψυκτικό υγρό να απορροφά θερμότητα από τις μονάδες μπαταρίας σταθερά.Ακόμα και μικρές διαρροές θα προκαλέσουν σοβαρές συνέπειες.:
Η απώλεια ψυκτικού οδηγεί σε σημαντικά μειωμένη διάχυση θερμότητας και υπερθέρμανση της μπαταρίας
Το ρευστό ψύξης αιθυλενογλυκόλης μπορεί να έρθει σε επαφή με τερματικά υψηλής τάσης και να προκαλέσει βραχυκυκλώματα
Συνολική βλάβη της μπαταρίας και μη συμμόρφωση με τα πρότυπα προστασίας από σκόνη και νερό IP67
Η δοκιμή αεροστεγνότητας λειτουργεί ως απαραίτητη τελική διαδικασία επιθεώρησης κατά την κατασκευή πλακών ψύξης, διασφαλίζοντας την ποιότητα του προϊόντος και την ασφάλεια λειτουργίας.
Κύρια μέθοδοι δοκιμής στεγανότητας αέρα
2.1 Μέθοδος διάσπασης υπό πίεση
Η μέθοδος αυτή είναι η πιο ευρέως υιοθετημένη και υψηλά αυτοματοποιημένη λύση δοκιμής.Το σύστημα εισέρχεται στη συνέχεια στη φάση διατήρησης της πίεσηςΟι αισθητήρες υψηλής ακρίβειας παρακολουθούν τις διακυμάνσεις πίεσης σε πραγματικό χρόνο.
Πλεονεκτήματα: Γρήγορη ταχύτητα δοκιμών, ποσοτικά αποτελέσματα, μη καταστροφική επιθεώρηση, εύκολη ενσωμάτωση σε αυτοματοποιημένες γραμμές παραγωγής, αντικειμενική κρίση
Μειονεκτήματα: αδυναμία προσδιορισμού των σημείων διαρροής· ακρίβεια δοκιμής επηρεάζεται από τη θερμοκρασία περιβάλλοντος και την παραμόρφωση του εργασιακού τμήματος
Τύπος άμεσης πίεσης: Μέτρηση της εσωτερικής διακύμανσης πίεσης απευθείας με χαμηλό κόστος εξοπλισμού
Τύπος διαφορικής πίεσης: Συγκρίνει τη διαφορά πίεσης μεταξύ του δοκιμαζόμενου εργασιακού τμήματος και του τυποποιημένου τμήματος αναφοράς.παρέχοντας ανώτερη ακρίβεια ανίχνευσης για απαιτήσεις υψηλού επιπέδου.
2.2 Δοκιμή με φυσαλίδες κατά βύθιση στο νερό
Μια παραδοσιακή και διαισθητική προσέγγιση δοκιμών.
Πλεονεκτήματα: Απλή λειτουργία, χαμηλό κόστος, ακριβής τοποθέτηση διαρροής
Μειονεκτήματα: Χαμηλή απόδοση δοκιμών, υποκειμενική κρίση, υποχρεωτική διαδικασία ξήρανσης μετά τη δοκιμή, ανίκανη να ανιχνεύσει μικροδιαρροές.επαλήθευση εργαστηρίου και αντιμετώπιση προβλημάτων διαρροής.
2.3 Ανίχνευση διαρροών με το φάσμα μάζας ήλίου
Το αέριο ήλιο διαθέτει μικροσκοπικό μοριακό μέγεθος, ισχυρή διείσδυση και εξαιρετικά χαμηλή φυσική ατμοσφαιρική συγκέντρωση, που χρησιμεύει ως ιδανικό αέριο ιχνηλατηρίου.
Μέθοδος δωματίου κενού: τοποθετείτε την ψυχρή πλάκα σε θάλαμο κενού.
Μέθοδος ανίχνευσης: Γεμίστε την κρύα πλάκα με ήλιο και σαρώστε τις συγκόλλησεις και τις συγκόλλησεις συγκόλλησης με ανίχνευση για να εντοπίσετε με ακρίβεια τα σημεία μικροδιαρροής.
Πλεονεκτήματα: Υπερυψηλή ευαισθησία έως 10−9 Pa·m3/s, ακριβής ποσοτικοποίηση του ρυθμού διαρροής, μικροτοποθέτηση διαρροής
Μειονεκτήματα: Υψηλό εξοπλισμό και λειτουργικό κόστος, περίπλοκη λειτουργία. Κατάλληλο για αεροδιαστημικά προϊόντα, προϊόντα αποθήκευσης ενέργειας υψηλού επιπέδου και επαλήθευση τυποποιημένης βαθμονόμησης.
2.4 Δοκιμή θερμικού κύκλου με σοκ
Η μέθοδος αυτή επαληθεύει τη μακροπρόθεσμη αξιοπιστία της σφραγίδωσης αντί της συμβατικής επιθεώρησης διαρροών.Οι ψυχρές πλάκες τοποθετούνται σε θάλαμο εναλλακτικής θερμοκρασίας υπό ακραίες συνθήκες εργασίας που κυμαίνονται από -40°C έως 85°CΗ επαναλαμβανόμενη θερμική επέκταση και συστολή δημιουργεί μηχανική πίεση στις συγκόλλησεις συγκόλλησης και στις αρθρώσεις σφράγισης.
Αξιολογεί τους πιθανούς κινδύνους ρωγμών που προκαλούνται από την κόπωση του υλικού υπό μακροχρόνια διακυμάνσεις θερμοκρασίας.
Βασικές βιομηχανικές προδιαγραφές και πρότυπα
Τυποποιημένη πίεση δοκιμής: 200-250 kPa, 2 έως 2,5 φορές η πραγματική πίεση εργασίας για επαρκές περιθώριο ασφάλειας
Κριτήρια επιλεξιμότητας: Η πτώση πίεσης πρέπει να είναι μικρότερη από 100 Pa εντός περιόδου διατήρησης πίεσης 30 δευτερολέπτων.
Αντίσταση βαθμολογίας IP: Οι μπαταρίες αυτοκινήτων απαιτούνται να φτάνουν στο βαθμό προστασίας IP67.Η κατάλληλη αεροστεγνότητα των ψύκνων κρύου θέτει σταθερό θεμέλιο για τη συνολική αδιάβροχη και αδιάβροχη απόδοση των πακέτων μπαταριώνΗ μη εξειδικευμένη διαρροή θα οδηγήσει άμεσα σε αποτυχία πιστοποίησης IP67.
Τυποποιημένες διαδικασίες δοκιμών
Προεπεξεργασία: Καθαρίστε το εργασιακό κομμάτι και σφραγίστε όλες τις πύλες με εξατομικευμένα εξαρτήματα
Εγκατάσταση αερίου και σταθεροποίηση πίεσης: Ενέχυση αερίου δοκιμής και σταθεροποίηση πίεσης για την εξάλειψη των επιπτώσεων της θερμοκρασίας
Διατήρηση πίεσης και παρακολούθηση σε πραγματικό χρόνο: Εκτέλεση τυπικής ανίχνευσης και καταγραφή δεδομένων μεταβολής πίεσης
Αυτόματη κρίση προσόντων και διαλογή προϊόντων
Τοποθέτηση διαρροής: Εφαρμόστε βύθιση στο νερό ή ανίχνευση ήλίου για ελαττωματικά προϊόντα για τη βελτιστοποίηση της διαδικασίας παραγωγής
Συμπεράσματα
Οι δοκιμές αεροστεγνότητας για ψυκτικές πλάκες μπαταρίας ισχύος ενσωματώνουν μηχανήματα ακριβείας, τεχνολογία αισθητήρων και αυστηρό έλεγχο ποιότητας.Η μέθοδος αποσύνθεσης υπό πίεση κυριαρχεί στην μαζική παραγωγή σε απευθείας σύνδεση λόγω της υψηλής απόδοσής τηςΗ φασματομετρία μάζας ήλίου παρέχει επιθεώρηση εξαιρετικής ακρίβειας για προϊόντα υψηλής ποιότητας και επικύρωση της έρευνας.Η δοκιμή βύθισης στο νερό και η δοκιμή θερμικού κύκλου χρησιμεύουν ως βοηθητικά μέσα για την εκτίμηση της τοποθεσίας διαρροής και της αντοχής.
Καθώς αυστηρότερες απαιτήσεις ασφάλειας και αξιοπιστίας υφίστανται στη νέα ενεργειακή βιομηχανία, η επιθεώρηση στεγανότητας αέρα ψύξης θα αναπτυχθεί προς υψηλότερη ακρίβεια, αποτελεσματικότητα και έξυπνη λειτουργία.
Δείτε περισσότερα
Η επιτυχημένη συμμετοχή του Trumony στο CIBF 2026
2026-05-14
.gtr-container-x7y8z9 {
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif;
font-size: 14px;
line-height: 1.6;
color: #333;
padding: 15px;
margin: 0 auto;
max-width: 100%;
box-sizing: border-box;
overflow-x: auto;
border: none !important;
outline: none !important;
}
.gtr-container-x7y8z9 p {
margin-bottom: 1em;
text-align: left !important;
}
.gtr-container-x7y8z9 strong {
font-weight: bold;
color: #0E49BB;
}
.gtr-container-x7y8z9 .gtr-heading {
font-size: 18px;
font-weight: bold;
color: #0E49BB;
margin-top: 1.5em;
margin-bottom: 1em;
text-align: left !important;
}
.gtr-container-x7y8z9 ul {
list-style: none !important;
margin: 0;
padding: 0;
margin-bottom: 1em;
}
.gtr-container-x7y8z9 ul li {
position: relative;
padding-left: 1.5em;
margin-bottom: 0.5em;
text-align: left !important;
list-style: none !important;
}
.gtr-container-x7y8z9 ul li::before {
content: "•" !important;
position: absolute !important;
left: 0 !important;
color: #0E49BB;
font-size: 1.2em;
line-height: 1;
top: 0;
}
.gtr-container-x7y8z9 img {
display: inline;
vertical-align: middle;
height: auto;
}
@media (min-width: 768px) {
.gtr-container-x7y8z9 {
padding: 25px;
}
.gtr-container-x7y8z9 .gtr-heading {
font-size: 20px;
}
}
Σένζεν, 15 Μαΐου 2026 Τρούμονι Αλουμίνιο Λιμέιντ (Trumony), ένας κορυφαίος προμηθευτήςλύσεις διαχείρισης θερμότηταςγια τα οχήματα νέας ενέργειας (NEV) και τα συστήματα αποθήκευσης ενέργειας, είναι στην ευχάριστη θέση να ανακοινώσει την επιτυχημένη συμμετοχή της στην18η Διεθνής Έκθεση Μπαταριών της Κίνας (CIBF 2026)Η CIBF 2026 πραγματοποιείται στο Παγκόσμιο Κέντρο Εκθέσεων και Συνεδρίων της Shenzhen και είναι η μεγαλύτερη και πιο σημαντική εκδήλωση της βιομηχανίας μπαταριών στον κόσμο, συγκεντρώνοντας πάνω από 3.200 παγκόσμιους εκθέτες και 350,000+ επαγγελματίες συμμετέχοντες σε ολόκληρη την αλυσίδα αξίας των μπαταριώνΦέτος, η Trumony δεν παρουσίασε μόνο το ολοκληρωμένο χαρτοφυλάκιο διαχείρισης θερμικής ενέργειας, αλλά και το βασικό της προϊόν ∙ υψηλής απόδοσης υγρές πλάκες ψύξης,που έγινε βασικό αντικείμενο συζητήσεων με παγκόσμιους πελάτες.
Μια βασική πλατφόρμα για ανταλλαγή και συνεργασία της βιομηχανίας, τονίζοντας τα πλεονεκτήματα των υγρών πλακών ψύξης
Ως βασικός παίκτης στηνΣυσκευές ψύξης μπαταριών ηλεκτρικών οχημάτων, πλάκες ψύξης υγρών και προηγμένα θερμικά υλικά, η Trumony επικέντρωσε την έκθεση της γύρω από τις καινοτόμες πλάκες ψύξης υγρών, που συμπληρώνονται από το πλήρες φάσμα λύσεων θερμικής διαχείρισης.Το περίπτερο έγινε ένα ζωντανό κέντρο για σε βάθος συζητήσεις μεΠαγκόσμιοι πελάτες, εταίροι του κλάδου και τεχνικοί εμπειρογνώμονες, με επίκεντρο τις προκλήσεις της θερμικής διαχείρισης στις μπαταρίες ισχύος, στα συστήματα αποθήκευσης ενέργειας,και εφαρμογές ηλεκτρικής κινητικότητας με ιδιαίτερη προσοχή στο πώς οι πλάκες ψύξης υγρού του Trumony μπορούν να βελτιστοποιήσουν την απόδοση και την ασφάλεια της μπαταρίας.
Οι πλάκες υγρής ψύξης του Trumony, βασικό προϊόν που εκτίθεται, ξεχωρίζουν για την εξαιρετική τους απόδοση και ευρεία εφαρμογή, που έχουν σχεδιαστεί ειδικά για τη βιομηχανία μπαταριών νέας ενέργειας:
Ανώτερη θερμική αγωγιμότητα: Χρησιμοποιώντας υλικά αλουμινίου υψηλής καθαρότητας και προηγμένη ολοκληρωμένη τεχνολογία σχηματισμού, οι πλάκες ψύξης υγρού διαθέτουν εξαιρετική αποτελεσματικότητα μεταφοράς θερμότητας,αποτελεσματική διάχυση της θερμότητας που παράγεται από τις μονάδες μπαταρίας κατά την φόρτιση και την εκφόρτιση, εξασφαλίζοντας σταθερή λειτουργία της μπαταρίας εντός της βέλτιστης θερμοκρασίας (20-40°C).
Ελαφρύ και συμπαγές σχεδιασμός: Με μια λεπτή δομή και βελτιστοποιημένο σχεδιασμό διαύλων ροής, οι πλάκες ψύξης υγρών είναι ελαφριές αλλά ανθεκτικές,εξοικονόμηση χώρου εγκατάστασης και μείωση του συνολικού βάρους των συσσωρευτών μπαταριών, ένα βασικό πλεονέκτημα για τη βελτίωση της εμβέλειας των NEV.
Ισχυρή συμβατότητα και προσαρμογή: συμβατό με διάφορους τύπους μπαταριών (λιθίου ιόντων, στερεών, κλπ.) και σχεδιασμούς μπαταριών, το Trumony προσφέρει πλήρως εξατομικευμένες λύσεις ψύξης υγρών, συμπεριλαμβανομένης της διάταξης του διαύλου ροής, του μεγέθους, τηςκαι μεθόδους σύνδεσης, ώστε να ανταποκρίνονται στις μοναδικές ανάγκες των διαφόρων πελατών και σε διάφορα σενάρια εφαρμογής.
Υψηλή αξιοπιστία και αντοχή: Υπόκεινται σε αυστηρές δοκιμές πίεσης, δοκιμές κύκλου υψηλής και χαμηλής θερμοκρασίας και δοκιμές αντοχής στη διάβρωση, οι πλάκες ψύξης υγρού διαθέτουν εξαιρετικές επιδόσεις σφράγισης και μακρά διάρκεια ζωής,προσαρμογή σε σκληρά εργασιακά περιβάλλοντα, όπως υψηλή θερμοκρασία, χαμηλής θερμοκρασίας και δονήσεων σε εφαρμογές αυτοκινήτων και αποθήκευσης ενέργειας.
Είμαστε στην ευχάριστη θέση να μοιραστούμε σημαντικές στιγμές από συναντήσεις πρόσωπο με πρόσωπο με αξιόλογους πελάτες στο CIBF 2026, όπου η ομάδα μας είχε σε βάθος ανταλλαγές σχετικά με τις εφαρμογές υγρών πλακών ψύξης,τεχνικές παραμέτρους, και τις ανάγκες προσαρμογής:
Ενισχύθηκε η συνεργασία με μακροπρόθεσμους πελάτες μέσω σε βάθος συζητήσεων σχετικά με την βελτιστοποίηση των πλακών ψύξης υγρών, την πρόοδο του έργου και τα μελλοντικά σχέδια συνεργασίας για έργα νέων ενεργειακών σταθμών και αποθήκευσης ενέργειας.
Εξετάστηκε νέες ευκαιρίες συνεργασίας με πιθανούς πελάτες από την Ευρώπη, τη Νοτιοανατολική Ασία και άλλες περιοχές,Εισαγωγή των πλεονεκτημάτων των πλακών ψύξης υγρών του Trumony και ευθυγράμμιση με τις εξατομικευμένες κατευθύνσεις λύσης.
Συγκέντρωσε πολύτιμες γνώσεις της αγοράς και ανατροφοδότηση πελατών σχετικά με τις επιδόσεις, το κόστος και τις απαιτήσεις εφαρμογής των πλακών ψύξης υγρών, θέτοντας μια σταθερή βάση για επανάληψη και βελτιστοποίηση του προϊόντος.
*(Εισάγετε εδώ φωτογραφίες της συνάντησης του πελάτη σας: π.χ. ομαδικές φωτογραφίες στο περίπτερο, σκηνές συζήτησης με πελάτες, κοντινές φωτογραφίες των πλακών ψύξης υγρών που εκτίθενται στο περίπτερο) *
Trumony: Δεσμευόμενη στην καινοτομία της θερμικής διαχείρισης, ηγετική τεχνολογία υγρής ψύξης
Ιδρύθηκε το 2017 και έχει έδρα το Suzhou της Κίνας, η Trumony ειδικεύεται στην έρευνα και ανάπτυξη, την παραγωγή και την πώληση προϊόντων υψηλής απόδοσης θερμικής διαχείρισης,με πλακέτες υγρής ψύξης ως βασικό ανταγωνιστικό προϊόνΤο χαρτοφυλάκιο προϊόντων της εταιρείας περιλαμβάνει επίσηςαλουμινένιους εναλλάκτες θερμότητας, συσσωρευτές θερμικής διαχείρισης μπαταριών και προηγμένα υλικά θερμικής διεπαφής.
Με μια τυποποιημένη βάση παραγωγής 100.000m2, προηγμένο εξοπλισμό παραγωγής (συμπεριλαμβανομένης της επεξεργασίας CNC, της συγκόλλησης με λέιζερ και των ολοκληρωμένων γραμμών σχηματισμού),και πιστοποιητικά συστήματος διαχείρισης ποιότητας ISO 9001/IATF 16949Η Trumony έχει κατασκευάσει ένα πλήρες σύστημα έρευνας και ανάπτυξης και παραγωγής για πλακάκια υγρής ψύξης.είναι αφιερωμένη στην ανάπτυξη πιο αποδοτικών, ελαφριά και οικονομικά αποδοτικά λύσεις ψύξης υγρών, που υποστηρίζουν την παγκόσμια μετάβαση στην πράσινη ενέργεια.
Κοιτάζοντας στο μέλλον: Καινοτομήστε μαζί, κερδίστε μαζί με προηγμένες λύσεις ψύξης υγρών
Η CIBF 2026 ήταν ένα αξιοσημείωτο ταξίδι για την Trumony, παρέχοντας μια ανεκτίμητη πλατφόρμα γιαΣυνδεθείτε με τους πελάτες, δείξτε την αντοχή των υγρών πλακών ψύξης μας και διερευνήστε την ενδελεχή συνεργασίαΕυχαριστούμε ειλικρινά όλους τους πελάτες και τους εταίρους που επισκέφθηκαν το περίπτερο μας, συμμετείχαν σε καρποφόρες συζητήσεις και έδειξαν εμπιστοσύνη στα προϊόντα και τις λύσεις του Trumony.
Προχωρώντας μπροστά, το Τρούμονι θα παραμείνει αφοσιωμένο στην αποστολή του.∆ημιουργία νέων τεχνολογιών και επιτυχία πελατώνΘα συνεχίσουμε να επενδύουμε στην έρευνα και ανάπτυξη της τεχνολογίας υγρής ψύξης, βελτιστοποιώντας την απόδοση των προϊόντων, επεκτείνοντας την παγκόσμια συνεργασία,και προσπαθούμε να γίνουμε ο πιο αξιόπιστος συνεργάτης σας στις λύσεις διαχείρισης θερμότητας, ειδικά στον τομέα της ψύξης υγρών μπαταριών.
Ας ενωθούμε για να προωθήσουμε την καινοτομία στη βιομηχανία μπαταριών, να αξιοποιήσουμε την προηγμένη τεχνολογία ψύξης υγρών για να βελτιώσουμε την ασφάλεια και την αποτελεσματικότητα των μπαταριών και να συμβάλουμε σε ένα βιώσιμο, χαμηλό άνθρακα μέλλον!
Δείτε περισσότερα
Τι υπάρχει μέσα σε ένα πακέτο μπαταρίας αποθήκευσης ενέργειας; Ένας πλήρης οδηγός
2026-05-12
.gtr-battery-pack-comp-789abc {
font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif;
color: #333;
line-height: 1.6;
padding: 15px;
box-sizing: border-box;
max-width: 100%;
overflow-x: hidden;
}
.gtr-battery-pack-comp-789abc-heading {
font-size: 18px;
font-weight: bold;
margin-top: 25px;
margin-bottom: 15px;
color: #0E49BB;
text-align: left;
}
.gtr-battery-pack-comp-789abc p {
font-size: 14px;
margin-bottom: 10px;
text-align: left;
word-break: normal;
overflow-wrap: normal;
}
.gtr-battery-pack-comp-789abc ul,
.gtr-battery-pack-comp-789abc ol {
list-style: none !important;
padding-left: 25px;
margin-bottom: 10px;
}
.gtr-battery-pack-comp-789abc ul li {
position: relative;
padding-left: 15px;
margin-bottom: 5px;
font-size: 14px;
text-align: left;
word-break: normal;
overflow-wrap: normal;
list-style: none !important;
}
.gtr-battery-pack-comp-789abc ul li::before {
content: "•" !important;
position: absolute !important;
left: 0 !important;
color: #0E49BB;
font-size: 1.2em;
line-height: 1;
}
.gtr-battery-pack-comp-789abc ol {
counter-reset: list-item;
}
.gtr-battery-pack-comp-789abc ol li {
position: relative;
padding-left: 25px;
margin-bottom: 5px;
font-size: 14px;
text-align: left;
word-break: normal;
overflow-wrap: normal;
counter-increment: none;
list-style: none !important;
}
.gtr-battery-pack-comp-789abc ol li::before {
content: counter(list-item) "." !important;
position: absolute !important;
left: 0 !important;
color: #333;
font-weight: bold;
width: 20px;
text-align: right;
}
.gtr-battery-pack-comp-789abc img {
max-width: 100%;
height: auto;
margin-top: 15px;
margin-bottom: 15px;
}
.gtr-battery-pack-comp-789abc-table-wrapper {
width: 100%;
overflow-x: auto;
margin-top: 20px;
margin-bottom: 20px;
}
.gtr-battery-pack-comp-789abc table {
width: 100%;
border-collapse: collapse !important;
border-spacing: 0 !important;
min-width: 300px;
}
.gtr-battery-pack-comp-789abc th,
.gtr-battery-pack-comp-789abc td {
border: 1px solid #d0d0d0 !important;
padding: 10px 12px !important;
text-align: left !important;
vertical-align: top !important;
font-size: 14px;
word-break: normal;
overflow-wrap: normal;
}
.gtr-battery-pack-comp-789abc th {
font-weight: bold !important;
background-color: #f0f0f0;
color: #333;
}
.gtr-battery-pack-comp-789abc tr:nth-child(even) {
background-color: #f9f9f9;
}
.gtr-battery-pack-comp-789abc-sub-heading {
font-size: 18px;
font-weight: bold;
margin-top: 20px;
margin-bottom: 10px;
color: #333;
text-align: left;
}
@media (min-width: 768px) {
.gtr-battery-pack-comp-789abc {
padding: 25px 50px;
}
.gtr-battery-pack-comp-789abc-heading {
margin-top: 35px;
margin-bottom: 20px;
}
.gtr-battery-pack-comp-789abc p {
margin-bottom: 12px;
}
.gtr-battery-pack-comp-789abc ul,
.gtr-battery-pack-comp-789abc ol {
padding-left: 30px;
}
.gtr-battery-pack-comp-789abc ul li {
padding-left: 20px;
}
.gtr-battery-pack-comp-789abc ol li {
padding-left: 30px;
}
.gtr-battery-pack-comp-789abc ol li::before {
width: 25px;
}
}
1. Τι είναι το πακέτο μπαταριών;
Το PACK μπαταριών ιόντων λιθίου, επίσης γνωστό ως μονάδα μπαταρίας, είναι μια βασική διαδικασία κατασκευής μπαταριών ιόντων λιθίου. Αναφέρεται στην ενσωμάτωση πολλαπλών μεμονωμένων κυψελών ιόντων λιθίου μέσω σειρών και παράλληλων συνδέσεων, ενώ επιλύει συνολικά ζητήματα συστήματος όπως μηχανική αντοχή, θερμική διαχείριση, αντιστοίχιση BMS και δομική προστασία.
Οι βασικές τεχνολογίες αντικατοπτρίζονται σε: συνολικό δομικό σχεδιασμό, έλεγχο τεχνολογίας συγκόλλησης και επεξεργασίας, επίπεδο προστασίας και ενεργό σύστημα διαχείρισης θερμικής διαχείρισης. Με απλά λόγια, ο συνδυασμός στοιχείων μπαταρίας σε ένα πακέτο μπαταριών με συγκεκριμένη τάση, χωρητικότητα και σχήμα σύμφωνα με τις ανάγκες του πελάτη ονομάζεται PACK.
2. Σύνθεση ενός πακέτου μπαταρίας (Πέντε βασικά εξαρτήματα)
Μονάδα μπαταρίας: Η «καρδιά ενέργειας» του PACK, που αποτελείται από μεμονωμένες κυψέλες συνδεδεμένες σε σειρά και παράλληλα, υπεύθυνες για την αποθήκευση και την απελευθέρωση ενέργειας και είναι η κεντρική μονάδα αποθήκευσης ενέργειας.
Ηλεκτρικό σύστημα: Τα "αγγεία αίματος και το νευρικό δίκτυο" του PACK, που αποτελείται από συνδετικές ράβδους χαλκού, ιμάντες καλωδίωσης υψηλής τάσης, ιμάντες καλωδίωσης χαμηλής τάσης και προστατευτικές συσκευές (ασφάλειες, ρελέ, κ.λπ.). Οι πλεξούδες καλωδίωσης υψηλής τάσης μεταδίδουν μεγάλα ρεύματα, ενώ οι καλωδιώσεις χαμηλής τάσης μεταδίδουν σήματα ανίχνευσης και ελέγχου.
Σύστημα θερμικής διαχείρισης: Το "κλιματιστικό ελέγχου θερμοκρασίας" του PACK, που περιλαμβάνει κυρίως την ψύξη αέρα και την υγρή ψύξη (ψύξη ψυχρής πλάκας / υγρής ψύξης εμβάπτισης), που ελέγχει τη διαφορά θερμοκρασίας λειτουργίας της μπαταρίας σε ≤5℃ για να διασφαλίσει τη διάρκεια ζωής και την ασφάλεια.
Θήκη: Ο «προστατευτικός σκελετός» του PACK, που αποτελείται από το σώμα της θήκης, την πλάκα κάλυψης, το στήριγμα και τους συνδετήρες, που αναλαμβάνει τις λειτουργίες στήριξης, αντοχής σε κρούσεις, αποτροπής κραδασμών και σφραγισμένης προστασίας του περιβάλλοντος.
BMS (Battery Management System): Ο «εγκέφαλος ελέγχου» του PACK, ο οποίος παρακολουθεί σε πραγματικό χρόνο την τάση, το ρεύμα και τη θερμοκρασία και πραγματοποιεί την εξισορρόπηση κυψελών, τη μεταφόρτωση δεδομένων και την προστασία της ασφάλειας.
3. Βασικά χαρακτηριστικά της μπαταρίας
Εξαιρετικά υψηλές απαιτήσεις για τη συνοχή της κυψέλης (ελάχιστες διαφορές στη χωρητικότητα, την εσωτερική αντίσταση, την τάση, την καμπύλη εκφόρτισης και τη διάρκεια ζωής).
Η διάρκεια ζωής του κύκλου της μπαταρίας είναι μικρότερη από αυτή των μεμονωμένων κυψελών.
Πρέπει να χρησιμοποιείται υπό περιορισμένες συνθήκες (ρεύμα φόρτισης/εκφόρτισης, μέθοδος φόρτισης, εύρος θερμοκρασίας).
Μετά τη συναρμολόγηση, η τάση και η χωρητικότητα βελτιώνονται σημαντικά και πρέπει να διαμορφωθούν οι λειτουργίες προστασίας και εξισορρόπησης υπερφόρτισης, υπερφόρτισης, υπερβολικού ρεύματος και υπερβολικής θερμοκρασίας.
Πρέπει να πληροί με ακρίβεια τους σχεδιασμένους δείκτες ονομαστικής τάσης και ονομαστικής χωρητικότητας.
4. Μέθοδοι ομαδοποίησης της μπαταρίας PACK
Σειρά-Παράλληλοι Κανόνες
Σύνδεση σειράς: υπέρθεση τάσης, η χωρητικότητα παραμένει αμετάβλητη. παράδειγμα: 15 τεμάχια κυψελών 3,2V σε σειρά = 48V.
Παράλληλη σύνδεση: υπέρθεση χωρητικότητας, η τάση παραμένει αμετάβλητη. παράδειγμα: 2 τεμάχια κυψελών 50Ah παράλληλα = 100Ah.
Απαιτήσεις αντιστοίχισης κυψελών: Ίδιο μοντέλο, ίδια προδιαγραφή, ίδια παρτίδα, με χωρητικότητα/εσωτερική αντίσταση/ διαφορά τάσης ≤2% για εξασφάλιση συνέπειας.
Τεχνολογία Σύνδεσης
Τεχνολογία συγκόλλησης: Συγκόλληση με λέιζερ, συγκόλληση με υπερήχους, συγκόλληση με παλμό, με αξιόπιστη σύνδεση και χαμηλή εσωτερική αντίσταση. Η συγκόλληση με λέιζερ είναι η κύρια επιλογή του κλάδου.
Ελαστική επαφή: Χωρίς συγκόλληση και εύκολη αντικατάσταση, αλλά επιρρεπής σε κακή επαφή και υψηλή εσωτερική αντίσταση, με χαμηλή αξιοπιστία.
5. Πλήρης γραμμή παραγωγής PACK (Six Core Links)
Κατασκευή κυψελών: Συμπεριλαμβανομένης της προετοιμασίας θετικών και αρνητικών ηλεκτροδίων, σχηματισμός κυψελών (περιέλιξη/ελασματοποίηση/στάμπα), έγχυση ηλεκτρολυτών και σχηματισμός. Ο σχηματισμός κυττάρων καθορίζει την απόδοση και τη διάρκεια ζωής.
Δοκιμή κυψελών: Δοκιμές πλήρους αντικειμένου, όπως χωρητικότητα, εσωτερική αντίσταση και θερμοκρασία για τον έλεγχο ελαττωματικών προϊόντων.
Διαβάθμιση κυψελών: Ομαδοποίηση κατά συνέπεια παραμέτρων για τη διασφάλιση της ποιότητας συναρμολόγησης.
Συναρμολόγηση κυψέλης: Παράλληλη σύνδεση σε σειρά, ενσωμάτωση μονάδων, ηλεκτρική σύνδεση, θερμική διαχείριση και συναρμολόγηση θήκης.
Ποιοτικός έλεγχος: Πλήρης επιθεώρηση των λειτουργιών ηλεκτρικής απόδοσης, ασφάλειας, μόνωσης, ελέγχου θερμοκρασίας και BMS.
Συσκευασία και αποστολή: Ενθυλάκωση, επισήμανση και αποθήκευση πιστοποιημένων προϊόντων.
6. Μελλοντικές προοπτικές της μπαταρίας ιόντων λιθίου (Τέσσερις τεχνικές οδηγίες)
Ευφυΐα: AI + Internet of Things για την υλοποίηση αυτοματοποιημένης, βασισμένης σε πληροφορίες και ευέλικτης παραγωγής, βελτιώνοντας την αποδοτικότητα και την απόδοση.
Πρασίνιση: Φιλικά προς το περιβάλλον υλικά, εξοικονόμηση ενέργειας και μείωση των εκπομπών, παραγωγή χαμηλών εκπομπών άνθρακα, σύμφωνα με τους στόχους διπλού άνθρακα.
Εξατομίκευση: Προσαρμόστε την τάση, τη χωρητικότητα, τη δομή και τη διεπαφή σύμφωνα με τα σενάρια/τις ανάγκες των πελατών για να βελτιώσετε την προσαρμοστικότητα.
Ασφάλεια: Ενισχύστε την προστασία θερμικής διαφυγής, την κλειδαριά ασφαλείας πολλαπλών επιπέδων και τον πλήρη έλεγχο κινδύνου για τη διασφάλιση της ασφαλούς χρήσης.
7. Πώς να κατανοήσετε τις τεχνικές παραμέτρους της μπαταρίας
Όνομα αντικειμένου
Ευρετήριο παραμέτρων
Διαμόρφωση
1P24S
Ονομαστική χωρητικότητα
280 Ah
Ονομαστική τάση
76,8 V
Ονομαστική ενέργεια
21.504 kWh
Μέγιστος ρυθμός φόρτισης/εκφόρτισης
0,5C Συνεχής
Βάρος
138±3 κιλά
1. Μέθοδος συνδυασμού: Για παράδειγμα, "1P24S" = 1 παράλληλη και 24 σειρά. S = σειρά, P = παράλληλη. ονομαστική τάση = τάση ενός στοιχείου × αριθμός σειρών (3,2V × 24 = 76,8V).
2. Ονομαστική χωρητικότητα: Η μονάδα είναι Ah, που αντιπροσωπεύει την ικανότητα συνεχούς εκφόρτισης υπό τυπικές συνθήκες εργασίας. Παράδειγμα: Η εκφόρτιση 280Ah ≈ 0,5C μπορεί να διαρκέσει για 2 ώρες.
3. Ονομαστική ενέργεια: Η μονάδα είναι Wh/kWh, τύπος υπολογισμού: Ονομαστική ενέργεια = Ονομαστική τάση × Ονομαστική χωρητικότητα. παράδειγμα: 76,8V × 280Ah = 21504Wh = 21,504kWh.

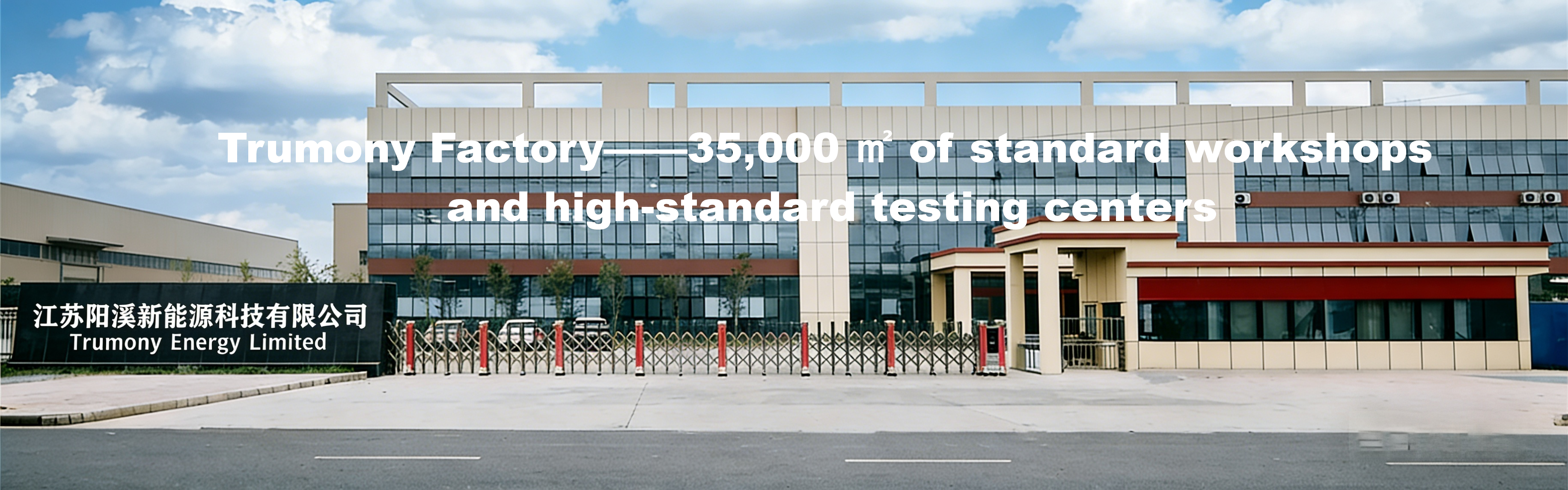

Σχετικά με το Trumony
Η Trumony aluminium limited είναι κορυφαίος παγκόσμιος προμηθευτής που ειδικεύεται στις υψηλές επιδόσειςυγρά ψυκτικά διαλύματαγια αποθήκευση ενέργειας και νέες εφαρμογές ενέργειας. Με πάνω από μια δεκαετία τεχνογνωσίας στα συστήματα διαχείρισης θερμότητας, σχεδιάζουμε και κατασκευάζουμε προσαρμοσμένες πλάκες ψύξης υγρού, πολλαπλές ψύξης και ολοκληρωμένες θερμικές λύσεις που είναι κρίσιμες για την ασφάλεια, την αποτελεσματικότητα και τη μακροζωία των συστημάτων μπαταρίας PACK.
Οι βασικές μας προσφορές περιλαμβάνουν υγρές ψυχρές πλάκες αλουμινίου υψηλής ακρίβειας, σχεδιασμένες για να ανταποκρίνονται στις πιο απαιτητικές απαιτήσεις αποθήκευσης ενέργειας, EV και βιομηχανικών συστημάτων μπαταριών. Υποστηρίζουμε πελάτες σε όλο τον κόσμο με υπηρεσίες από άκρο σε άκρο: από την αρχική θερμική προσομοίωση και τη βελτιστοποίηση του σχεδιασμού, μέσω της κατεργασίας CNC, της συγκόλλησης με τριβή ανάδευσης και της συγκόλλησης με λέιζερ, έως τις δοκιμές πλήρους απόδοσης και διαρροών.
Επικοινωνήστε μαζί μας
Αν αναζητάτε υψηλής ποιότητας υγρές ψυχρές πλάκες ή προσαρμοσμένες θερμικές λύσεις για τα έργα σας στο πακέτο μπαταρίας, μη διστάσετε να επικοινωνήσετε μαζί μας ανά πάσα στιγμή.
Σέρυ
Δείτε περισσότερα
