Λεπτομέρειες:
|
| Ονομασία προϊόντος: | Ελικοειδής δροσίζοντας κορδέλλα | Πρώτη ύλη: | Αλουμίνιο |
|---|---|---|---|
| Κράμα & ιδιοσυγκρασία: | 3003, 6061, H112 | Επιφανειακή επεξεργασία: | Ψεκασμός σκονών, επίστρωμα μόνωσης |
| Εφαρμογή: | Ηλεκτρικό όχημα, οικογένεια ESS, εμπορικό ESS | υπηρεσία σχεδίου: | Υποστήριξη |
| Θερμική προσομοίωση: | Διαθέσιμος | Πακέτο: | Εξαγόμενη τυποποιημένη ξύλινη συσκευασία |
| Τύπος Μπαταρίας: | Κυλινδρικό κύτταρο (18650,21700, 3270, 4680, 4695), prismatic κύτταρα, σακούλες | Λέξεις κλειδιά: | υδρόψυκτο πιάτο, snake tube για 21700 |
| Υψηλό φως: | Κορδέλα ψύξης Serpentine,Μπαταρία ιόντων λιθίου Serpentine Κορδέλα,Snake Tube για επαγγελματικό όχημα |
||

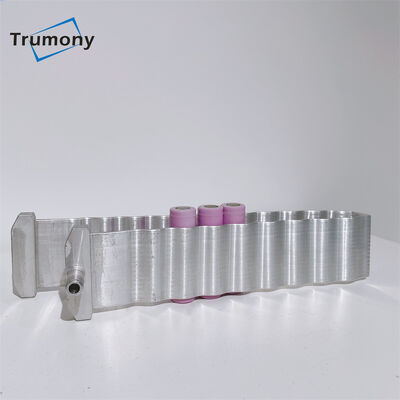

Υψηλής απόδοσης μπαταρία ιόντων λιθίου Cooling Snake Tube για επαγγελματικό όχημα
Το σύστημα υδρόψυξης γίνεται όλο και πιο δημοφιλές χάρη στην υψηλή θερμική απόδοση και τη συμπαγή δομή του.Σε σύγκριση με την παραδοσιακή ψύξη αέρα, το σύστημα υγρής ψύξης είναι καλύτερη απαγωγή θερμότητας και εξοικονόμηση επιφάνειας γης.
Η θερμική διαχείριση της μπαταρίας είναι πολύ σημαντική σε μια λειτουργία EV.Η Trumony είναι ειδικός στην παροχή όλων των ειδών εναλλάκτη θερμότητας: μπορούμε να κάνουμε προσαρμοσμένο σχήμα, για να κάνουμε τα εξαρτήματα να χωρούν σε διαφορετικά πακέτα.Για παραδείγματαΠλάκα ψύξης τύπου tamping για πρισματικές κυψέλες / πακέτο μπαταριών, σωλήνας φιδιού εξώθησης για κυλινδρικές κυψέλες, όπως 21700, 18650, 3270, 4680 μεγάλη κυψέλη, πλάκα ψύξης με ρολό.
| Ονομασία προϊόντος | Κορδέλα ψύξης Serpentine για ηλεκτρικό όχημα |
| Μέγεθος σωλήνα | Σύμφωνα με το μέγεθος των ορίων σας55*3mm για 21700 / 65*3,5mm για 4680 |
| Τύπος κυττάρων | 18650, 21700,32700,4680 κελιά μπαταρίας |
| Δομές | Σωλήνας αλουμινίου εξώθησης + Είσοδος & έξοδος + γρήγορη σύνδεση |
|
Μήκος |
Εξαρτάται από τη μονάδα σας |
| Επιφανειακή επεξεργασία | Μονωτική επίστρωση / Powder spary |
| Σχετικά προϊόντα | Σύνδεσμος γρήγορης σύνδεσης, υλικό θερμικής διεπαφής (μαξιλάρι πυριτίου), αντλία κ.λπ. |
| Υπηρεσίες | Σχεδιασμός σωλήνα ψύξης, θερμική προσομοίωση, σχεδιασμός διαδρομής ροής, οριστικοποίηση της σκοπιμότητας παραγωγής |
Σύμφωνα με διάφορες εφαρμογές και απαιτήσεις θερμικής διαχείρισης, μπορούμε να παρέχουμε μια σειρά από λύσεις ψύξης μπαταρίας.
1) Σφραγισμένη πλάκα ψύξης για πρισματικές κυψέλες / πακέτο μπαταριών.
2) Σωλήνας φιδιού εξώθησης για κυλινδρικά κύτταρα, όπως 21700, 18650, 3270, 4680 big cell.
3) Εξωθημένος σωλήνας με πολλαπλή για μαλακή μπαταρία.
4) Πλάκα ψύξης με ρολό για θέρμανση / ψύξη.
Τα πλεονεκτήματά μας:
1) Ευέλικτες σχεδιαστικές λύσεις για όλα τα είδη μπαταριών.
(Σύμφωνα με τη μονάδα σας παρέχετε προσαρμοσμένη πλάκα ψύξης)
2) Υπηρεσία σχεδίασης, έχουμε τμήμα Ε&Α, μπορούμε να κάνουμε οριστικοποίηση σχεδίου, προσομοίωση ροής και θερμότητας.
3) Κέντρο CNC για την κατασκευή προσαρμοσμένης υποδοχής εισόδου/εξόδου.
4) Υλικό θερμικής διεπαφής, όπως θερμικό μαξιλάρι σιλικόνης, επίστρωση μόνωσης κ.λπ.
Λέξη-κλειδί:
κορδέλα κρύου νερού, πλάκα υγρής ψύξης, σωλήνας φιδιού για EV, καλοριφέρ σωλήνα φυσαρμόνικα, σωλήνας ψύξης μπαταρίας 21700, κατασκευαστής EV,Ψύξη μπαταρίας ιόντων λιθίου, σωλήνας ψύξης αλουμινίου, πλάκα κρύου νερού, σωλήνας ψύξης, σωλήνας φιδιού για 4680 κύτταρα.
Χημική σύνθεση
| Κράμα | Σι | Fe | Cu | Mn | Mg | Cr | Zn | V | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95 (Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Μπορεί να προσαρμοστεί σύμφωνα με το αίτημα των πελατών!
Μηχανικές ιδιότητες
| Κράμα | Ιδιοσυγκρασία | Αντοχή εφελκυσμού | Αντοχή απόδοσης | Επιμήκυνση |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
Ε: Πόσος χρόνος χρειάζεται για δείγματα και μαζική παραγωγή;
Α: Συνήθως θα χρειαστούν 15-20 ημέρες για νέα καλούπια και δωρεάν δείγματα (εντός 5 κιλών), μετά την επιβεβαίωση, 25-30 ημέρες για μαζική παραγωγή.
Ε: OEM/ODM διαθέσιμο;
Α: Ναι, μπορούμε!
Ε: Μπορείτε να βοηθήσετε στο σχεδιασμό;
Α: Ναι, μπορούμε!Έχουμε μια ισχυρή και έμπειρη ομάδα σχεδιασμού.
Ε: Θα μπορούσατε να δώσετε δείγμα;
Α: Ναι, έχουμε την τιμή να σας προσφέρουμε δείγματα για έλεγχο ποιότητας.
Ε: Γίνεται αποδεκτή η παραγγελία δείγματος;
Α: Ναι, δεχόμαστε παραγγελία δείγματος και μπορούμε να παρέχουμε υπηρεσία σχεδιασμού!
