Λεπτομέρειες:
|
| είδος: | Σωλήνας νερού σερπεντίνης αλουμινίου | Προδιαγραφές: | σαν το σχέδιό σας |
|---|---|---|---|
| Σταθερό μήκος: | ανά αίτημά σας | Δοκιμές: | Δοκιμή υπό νερό, δοκιμή ριπής, δοκιμή αζώτου & ηλίου κ.λπ. |
| Κύτταρα μπαταριών: | 18650, 21700, 32700, 4680, 4695 ... | Υπηρεσία: | Σχεδιασμός, θερμική προσομοίωση, κατανομή πεδίου ροής... |
| Πακέτο: | Εξαγόμενη ξύλινη συσκευασία | Μέθοδος Επεξεργασίας: | Σφράγιση, Εξώθηση, Διάτρηση, Κάμψη, Συγκόλληση, Συγκόλληση, Κοπή |
| Λέξεις κλειδιά: | Σωλήνας Serpentine, snake cooling ribbon, σωλήνας αλουμινίου για tansfer θερμότητας, εναλλάκτες θερμ | Εφαρμογές: | Μπαταρία ηλεκτρικού οχήματος (διάφορα αυτοκίνητα EV), μπαταρία ESS, ψύξη IGBT |
| Υψηλό φως: | Σωλήνας ψύξης νερού αποθήκευσης ισχύος,σωλήνας νερού σερπεντίνης αλουμινίου,σωλήνας ψύξης νερού Serpentine |
||
Σωλήνας ψύξης νερού μεγάλης περιοχής επαφής για αποθήκευση ενέργειας
Η απόδοση της μπαταρίας ισχύος σχετίζεται στενά με τη θερμοκρασία της μπαταρίας.Για να παραταθεί όσο το δυνατόν περισσότερο η διάρκεια ζωής του στοιχείου ισχύος και για να επιτευχθεί η μέγιστη ισχύς, η μπαταρία πρέπει να χρησιμοποιείται εντός του καθορισμένου εύρους θερμοκρασίας.Κατ' αρχήν, εντός της περιοχής από -40°C έως +55°C, η πραγματική κυψέλη ισχύος της θερμοκρασίας της μπαταρίας βρίσκεται σε κατάσταση λειτουργίας.Το σύστημα υγρής ψύξης είναι ο καλύτερος τρόπος για να διατηρείται η μπαταρία σε σταθερή θερμοκρασία.
Η Trumony είναι μια επαγγελματική μονάδα διαχείρισης θερμότητας που παρέχει με δεκαετίες εμπειρίας.Έχουμε κάνει πολλά έργα: Έχουμε καλές λύσεις για κυλινδρικές κυψέλες, για πρισματικές κυψέλες, επίσης και για σακουλάκια.
| Εξώθηση | ΝΑΙ | δικό του κέντρο καλουπιών |
| CNC | ΝΑΙ | δικό του κέντρο CNC |
| Σφράγιση | ΝΑΙ | μέγιστο 1,6*2,3μ |
| Συγκόλληση | ΝΑΙ | γραμμή αυτόματης συγκόλλησης |
Χαρακτηριστικά:
*Επιλογές σχεδίασης:
1) Πλάκα ψύξης διάτρησης
Χρησιμοποιείται για πρισματικές κυψέλες και συστοιχία μπαταριών, λύση ψύξης κάτω και πλευρικά.

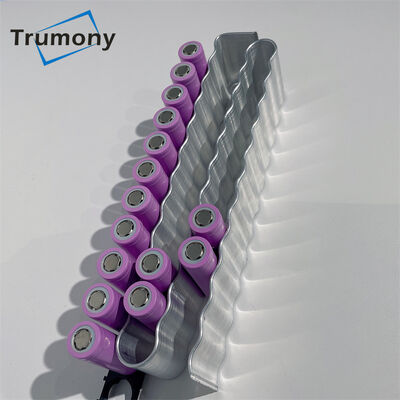

2) Κορδέλα ψύξης Serpentine
Εφαρμόζεται για κυλινδρικές κυψέλες: 18650, 21700, 3270, 4680 κ.λπ.
3) Σωλήνας μικροκαναλιού με πολλαπλή
Για ψύξη μπαταρίας από την πλευρά ή το κάτω μέρος της μπαταρίας.
4) Πλάκα ψύξης συγκόλλησης σε ρολό.
5) Πλάκα συγκόλλησης με τριβή ανάδευσης
Έχει απλούστερη διαδικασία συγκόλλησης, υψηλότερη απόδοση παραγωγής, υψηλότερη αντοχή συγκόλλησης και μπορεί να αποφύγει προβλήματα όπως πόρους και διαρροή υγρού σε συγκόλληση σύντηξης σε υψηλή θερμοκρασία.
Τα πλεονεκτήματά μας:
1. Απολαύστε την ενσωμάτωση πολλαπλών, σωλήνων και θερμικών υλικών διεπαφής
2. Εμπειρία στο σχεδιασμό και την κατασκευή πλακών μεγάλου μεγέθους
3. Η προσομοίωση βοηθά το σχεδιασμό καναλιών ροής για πτώση πίεσης, ροή και κατανομή θερμότητας
4. Υψηλή αντοχή στη διάβρωση και χαμηλή αγωγιμότητα υλικό για εφαρμογές ψύξης μπαταρίας
5. Ευέλικτες σχεδιαστικές λύσεις για όλα τα είδη μπαταριών.
Δυνατότητα δοκιμής:
|
Δοκιμή χημικής σύνθεσης |
ΝΑΙ |
|
Phsical Test & Optics Test |
ΝΑΙ |
|
Δοκιμή τραχύτητας & Δοκιμή Σκληρότητας |
ΝΑΙ |
|
Δοκιμή επιμήκυνσης |
ΝΑΙ |
|
Δοκιμή ψεκασμού αλατιού |
ΝΑΙ |
|
Δοκιμή ριπής |
ΝΑΙ |
|
Δοκιμή Αζώτου & Ήλιου |
ΝΑΙ |
|
Δοκιμή αντίστασης ροής |
ΝΑΙ.Εσωτερική & εξωτερική δοκιμή διάβρωσης |
|
Δοκιμή τάσης |
ΝΑΙ |
|
Δοκιμή κάτω από το νερό |
ΝΑΙ.Ελέγξτε τη διαρροή για συγκόλληση |
Χημική σύνθεση
| Κράμα | Σι | Fe | Cu | Mn | Mg | Cr | Zn | V | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95 (Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Μπορεί να προσαρμοστεί σύμφωνα με το αίτημα των πελατών!
Μηχανικές ιδιότητες
| Κράμα | Ιδιοσυγκρασία | Αντοχή εφελκυσμού | Αντοχή απόδοσης | Επιμήκυνση |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
FAQ:
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Ναι, είμαστε ένα εργοστάσιο με περισσότερα από 10 χρόνια ιστορίας σε αυτόν τον κλάδο.
Ε: Ποια μέθοδος τεχνολογίας επεξεργασίας;
Α: Έχουμε γραμμή συγκόλλησης, γραμμή σφράγισης, γραμμή εξώθησης και γραμμή διαδικασίας με κόκκαλο ρολού.Διατίθεται επίσης κέντρο CNC.
Ε: Εάν δεν έχουμε σχέδιο, μπορείτε να βοηθήσετε στο σχεδιασμό;
Α: Ναι, μπορούμε!Έχουμε μια ισχυρή και έμπειρη ομάδα σχεδιασμού.Ο σχεδιασμός διαδρομής ροής, η θερμική προσομοίωση, η μηχανική προσομοίωση και η βελτιστοποίηση σχεδίασης είναι υποστήριξη.Μοιραστείτε μαζί μας το έργο λεπτομερειών σας, service8@trumony.com, θα θέλαμε να κάνουμε το DFM για εσάς.
Ε: Πόσο γρήγορα μπορείτε να φτιάξετε πρωτότυπο;
Α: Περίπου 3~5 εβδομάδες.Ο ακριβής χρόνος παράδοσης εξαρτάται από το σχεδιασμό και τη διαδικασία παραγωγής σας
