Λεπτομέρειες:
|
| είδος: | Πλάκα υγρής ψύξης μπαταρίας ESS | Προδιαγραφές: | Σύμφωνα με τα σχέδιά σας |
|---|---|---|---|
| Δοκιμές: | Δοκιμή υπό νερό, δοκιμή ριπής, δοκιμή ψεκασμού αλατιού, δοκιμή αζώτου & ηλίου κ.λπ. | Κύτταρα μπαταριών: | Πρισματικό στοιχείο για ψύξη πυθμένα , Κυλινδρικό στοιχείο: 1865, 21700, 32700, 4680, 4695 ... |
| Υποστηριζόμενη υπηρεσία: | Σχεδίαση όλα σε ένα, θερμική προσομοίωση, κατανομή πεδίου ροής... | Συσκευασία: | Εξαγόμενη ξύλινη συσκευασία |
| Τεχνολογία Διαδικασιών: | Σφράγιση, Εξώθηση, Διάτρηση, Κάμψη, Συγκόλληση, Συγκόλληση | Λέξεις κλειδιά: | Πλάκα ψύξης υγρού μπαταρίας, πλάκα κρύου νερού για πρισματική κυψέλη, ορθογώνια πλάκα ψύξης μπαταρία |
| Εφαρμογές: | Ψύξη μπαταρίας ηλεκτρικού οχήματος, ψύξη μπαταρίας ESS, ψύξη IGBT | Κέντρο CNC: | ΝΑΙ |
| Υψηλό φως: | Πλάκα ψύξης υγρού μπαταρίας ESS,Ψύξη πλάκας κρύου μπαταρίας ESS,πλάκα ψύξης υγρού αλουμινίου |
||

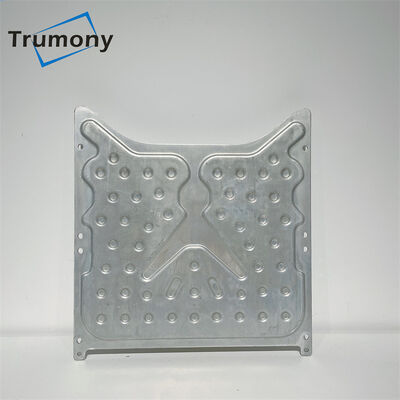

Νέα Πλάκα Υγρής Ψύξης Αλουμινίου Συσκευασίας μπαταρίας αποθήκευσης ενέργειας
Ο κύριος σκοπός ενός BTMS είναι να διατηρεί το σύστημα μπαταρίας στο βέλτιστο εύρος θερμοκρασίας και να διατηρεί ομοιόμορφη διακύμανση θερμοκρασίας στις μονάδες μπαταρίας.Η θερμική διαχείριση της μπαταρίας είναι η κρίσιμη λειτουργία στο ESS/EV.Τα πλεονεκτήματα του υγρού ψυκτικού διαλύματος είναι ο υψηλός ρυθμός μεταφοράς θερμότητας, η δυνατότητα της μπαταρίας να χειρίζεται έναν μεγάλο παλμό ισχύος και η αποτελεσματική ομοιομορφία θερμοκρασίας.
Η Trumony είναι ειδικός στον κλάδο της θερμικής διαχείρισης, όχι μόνο στο σχεδιασμό και την ανάπτυξη υγρής ψύξης, αλλά και ως προμηθευτής υγρών ψυκτικών υλικών, εξαρτημάτων και συγκροτημάτων.Συγκεκριμένα, είναι εξαρτήματα ανταλλαγής θερμότητας πακέτων μπαταριών ισχύος, εξαρτήματα ανταλλαγής θερμότητας πακέτου μπαταριών αποθήκευσης ενέργειας, εξαρτήματα ανταλλαγής θερμότητας υψηλής ροής θερμότητας και νέα εξαρτήματα ανταλλαγής θερμότητας υγρής ψύξης, συγκρότημα ψύξης υγρού μπαταρίας ισχύος (ψυχρή πλάκα ή αγκώνα, κουτί, ψύκτη, αρμοί, σωληνώσεις, θερμοαγώγιμα μαξιλαράκια σιλικόνης), συγκροτήματα αποθήκευσης ενέργειας οικιακής χρήσης (κρύες πλάκες ή αγκώνες, αρμοί, σωληνώσεις, ανεμιστήρες, θερμοαγώγιμα μαξιλαράκια σιλικόνης, συμπυκνωτές, βραστήρες διαστολής, ηλεκτρομαγνητικές βαλβίδες, αντλίες νερού, μετατροπείς), βιομηχανικό συγκρότημα αποθήκευσης ενέργειας ( πλάκα υγρής ψύξης + δίσκος ή ενσωματωμένος δίσκος, αγωγός, ψύκτη νερού, μαξιλαράκι σιλικόνης που αγώγει τη θερμότητα).
| Είδος | Πλάκα ψύξης με στάμπα αλουμινίου για ESS |
| Προσδιορισμός | Σύμφωνα με τη μονάδα σας (μέγιστο 1,6*2,3 m) |
| Τεχνολογία επεξεργασίας | Εξώθηση, συγκόλληση, συγκόλληση, σφραγίδα, διάτρηση, συγκόλληση κυλίνδρων .. |
| Σχετικά προϊόντα | TIM (Υλικό θερμικής διαχείρισης), είσοδος/έξοδος, γρήγορος σύνδεσμος, αντλία, αγωγοί κ.λπ. |
| Εφαρμογές | Ψύξη μπαταρίας ηλεκτρικού οχήματος, υγρή ψύξη μπαταρίας ισχύος, αποθήκευση οικιακής ενέργειας, αποθήκευση βιομηχανικής ενέργειας κ.λπ. |
Δυνατότητα δοκιμής:
|
Δοκιμή χημικής σύνθεσης |
ΝΑΙ |
|
Phsical Test & Optics Test |
ΝΑΙ |
|
Δοκιμή τραχύτητας & Δοκιμή Σκληρότητας |
ΝΑΙ |
|
Δοκιμή επιμήκυνσης |
ΝΑΙ |
|
Δοκιμή ψεκασμού αλατιού |
ΝΑΙ |
|
Δοκιμή ριπής |
ΝΑΙ |
|
Δοκιμή Αζώτου & Ήλιου |
ΝΑΙ |
|
Δοκιμή αντίστασης ροής |
ΝΑΙ.Εσωτερική & εξωτερική δοκιμή διάβρωσης |
|
Δοκιμή τάσης |
ΝΑΙ |
|
Δοκιμή κάτω από το νερό |
ΝΑΙ.Ελέγξτε τη διαρροή για συγκόλληση |
Χημική σύνθεση
| Κράμα | Σι | Fe | Cu | Mn | Mg | Cr | Zn | V | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95 (Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Μπορεί να προσαρμοστεί σύμφωνα με το αίτημα των πελατών!
Μηχανικές ιδιότητες
| Κράμα | Ιδιοσυγκρασία | Αντοχή εφελκυσμού | Αντοχή απόδοσης | Επιμήκυνση |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
FAQ
Ε: Τι είδους ψυχρή πλάκα μπαταρίας μπορείτε να παρέχετε;
ΕΝΑ:
1) Σφραγισμένη πλάκα ψύξης για πρισματικές κυψέλες / πακέτο μπαταριών.
2) Σωλήνας Serpentine για κυλινδρικές κυψέλες, όπως 21700, 18650, 3270, 4680 big cell.
3) Εξωθημένος σωλήνας με πολλαπλή για πακέτο μπαταριών.
4) Πλάκα ψύξης με ρολό για θέρμανση / ψύξη.
5) Ψυχρή πλάκα FSW.
6) Ψυχρή πλάκα κατεργασμένη με CNC
Ε: Ποια μέθοδος τεχνολογίας επεξεργασίας;
Α: Έχουμε γραμμή συγκόλλησης, γραμμή σφράγισης, γραμμή εξώθησης και γραμμή διαδικασίας με κόκκαλο ρολού.Διατίθεται επίσης κέντρο CNC.
Ε: Εάν δεν έχουμε σχέδιο, μπορείτε να βοηθήσετε στο σχεδιασμό;
Α: Ναι, μπορούμε!Έχουμε μια ισχυρή και έμπειρη ομάδα σχεδιασμού.Ο σχεδιασμός διαδρομής ροής, η θερμική προσομοίωση, η μηχανική προσομοίωση και η βελτιστοποίηση σχεδίασης είναι υποστήριξη.Μοιραστείτε μαζί μας το έργο λεπτομερειών σας, service8@trumony.com, θα θέλαμε να κάνουμε το DFM για εσάς.
Ε: Πόσο γρήγορα μπορείτε να φτιάξετε πρωτότυπο;
Α: Περίπου 3~5 εβδομάδες.Ο ακριβής χρόνος παράδοσης εξαρτάται από το σχεδιασμό και τη διαδικασία παραγωγής σας.
