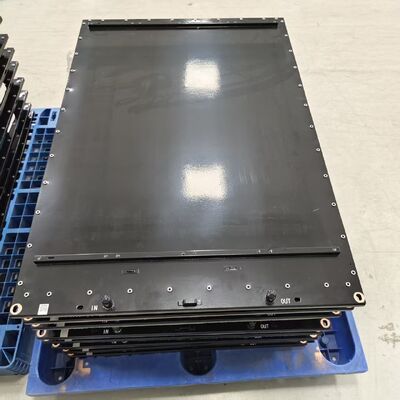

IP67 Αλουμινίου μπαταρία Πακέτο κάτω περίβλημα με ενσωματωμένη υγρή ψύξη

Εφαρμογή

1. Πακέτα μπαταριών έλξης ηλεκτρικών οχημάτων
Οι σταμπωμένες ψυχρές πλάκες μας εγκαθίστανται ανάμεσα σε πρισματικές μονάδες ή μονάδες κυψέλης θήκης για να διατηρούν τις βέλτιστες θερμοκρασίες κατά την οδήγηση σε αυτοκινητόδρομο και τη γρήγορη φόρτιση DC. Η υψηλή επιπεδότητα εξασφαλίζει τη μέγιστη επαφή με τις επιφάνειες των κυττάρων, ενώ οι στιβαροί συγκολλημένοι σύνδεσμοι αντέχουν χρόνια σε κραδασμούς και θερμικό κύκλο.

2. Αποθήκευση ενέργειας σε κλίμακα εμπορικής και χρησιμότητας (BESS)
Για συστήματα αποθήκευσης σε εμπορευματοκιβώτια και τύπου ντουλάπι που χρησιμοποιούν κυψέλες υψηλής χωρητικότητας. Οι στάμπες πλάκες με πολλαπλά παράλληλα κανάλια διατηρούν δεκάδες κυψέλες εντός μιας ζώνης θερμοκρασίας 2°C, παρατείνοντας τη διάρκεια ζωής του συστήματος πέρα ​​από 10.000 κύκλους και πληρώντας τις απαιτήσεις δοκιμής ασφαλείας UL 9540A.

3. IGBT & SiC Power Module Cooling
Οι μετατροπείς ισχύος, οι ελεγκτές κινητήρα και οι μετατροπείς ανανεώσιμων πηγών ενέργειας απαιτούν συμπαγείς ψυχρές πλάκες που χειρίζονται ακραία ροή θερμότητας. Τα σχέδιά μας με στάμπα με πτερύγια μεγιστοποιούν την επιφάνεια ακριβώς κάτω από τα υποστρώματα ημιαγωγών, μειώνοντας τις θερμοκρασίες διασταύρωσης και αποτρέποντας το θερμικό στραγγαλισμό.

4. Βοηθητικά Ηλεκτρονικά Αυτοκινήτων
Οι ενσωματωμένοι φορτιστές, οι μετατροπείς DC-DC και οι υπολογιστικές μονάδες ADAS επωφελούνται επίσης από τις ελαφριές σφραγισμένες πλάκες μας, οι οποίες ενσωματώνονται εύκολα σε σφιχτούς φακέλους συσκευασίας οχημάτων.

Πώς λειτουργεί

Οι σφραγισμένες πλάκες ψύξης υγρού αλουμινίου λειτουργούν με την αρχή κυκλοφορίας υγρού κλειστού βρόχου. Το ψυκτικό εισέρχεται μέσω ενός εξαρτήματος εισόδου, ρέει μέσω του δικτύου στάμπας καναλιών κάτω από τα εξαρτήματα που παράγουν θερμότητα, απορροφά την απορριπτόμενη θερμότητα και εξέρχεται μέσω μιας εξόδου σε έναν εξωτερικό εναλλάκτη θερμότητας. Η διαδικασία σφράγισης σχηματίζει την περίπλοκη γεωμετρία του καναλιού απευθείας στο φύλλο αλουμινίου — δημιουργώντας ανυψωμένα χαρακτηριστικά όπως λακκάκια ή σιρίτια που διαταράσσουν το οριακό στρώμα του ρευστού και ενισχύουν τη μεταφορά θερμότητας. Στη συνέχεια, η πλάκα κάλυψης ενώνεται μέσω συνεχούς συγκόλλησης, όπου το συγκρότημα περνά μέσα από έναν κλίβανο με επακριβώς ελεγχόμενη θερμοκρασία και αδρανή ατμόσφαιρα. Το μέταλλο πλήρωσης συγκόλλησης (συνήθως ένα στρώμα επένδυσης στο φύλλο) λιώνει και σχηματίζει έναν μεταλλουργικό δεσμό κατά μήκος κάθε σημείου επαφής, δημιουργώντας μια ενιαία, στεγανή δομή. Επειδή κάθε πλάκα υφίσταται την ίδια αυτοματοποιημένη επεξεργασία, η θερμική απόδοση είναι εξαιρετικά συνεπής από την πρώτη μονάδα έως το εκατομμυριοστό.

Πώς να επιλέξετε τη σφραγισμένη πλάκα ψύξης σας

1. Θερμικό Φορτίο & Ρυθμός ροής: Προσδιορίστε τα συνολικά βατ προς διάχυση και τη διαθέσιμη ροή ψυκτικού (L/min). Οι μηχανικοί μας το χρησιμοποιούν για να υπολογίσουν την απαιτούμενη διατομή καναλιού και το μέγεθος της πλάκας.
2. Stamped vs. Machined Design: Για μεγάλους όγκους (>5.000 μονάδες/έτος), η στάμπα προσφέρει δραματικά πλεονεκτήματα κόστους και ταχύτητας. Σας βοηθάμε να αποφασίσετε εάν η γεωμετρία σας είναι κατάλληλη για σφράγιση ή απαιτεί υβριδική προσέγγιση.
3. Επιλογή μοτίβου καναλιού: Serpentine για απλά σχέδια χαμηλού κόστους. πολυπαράλληλη για χαμηλή πτώση πίεσης. λακκάκι ή πτερύγιο για μέγιστο στροβιλισμό και μεταφορά θερμότητας. Συνιστούμε το μοτίβο με βάση τις εισόδους θερμικής προσομοίωσης.
4. Προστασία επιφάνειας: Επιλέξτε με βάση τη χημεία του ψυκτικού και το περιβάλλον σας. Το E-coat παρέχει εξαιρετική αντοχή στη διάβρωση για συστήματα νερού-γλυκόλης. Η σκληρή ανοδίωση προσθέτει ηλεκτρική μόνωση για άμεση επαφή με τα κύτταρα.
5. Χρονοδιάγραμμα & Όγκος Έργου: Μοιραστείτε τις αναμενόμενες ετήσιες ποσότητες και την ημερομηνία-στόχο SOP. Ο χρόνος ανάπτυξης του καλουπιού σφράγισης είναι συνήθως 4-6 εβδομάδες, ενώ τα δείγματα ακολουθούν λίγο μετά. Διαχειριζόμαστε τα πάντα εσωτερικά για να διατηρήσουμε το πρόγραμμά σας σε καλό δρόμο.

Απλώς επικοινωνήστε με τις απαιτήσεις σας. Επιστρέφουμε μια ολοκληρωμένη πρόταση που περιλαμβάνει σκοπιμότητα σχεδιασμού καλουπιών, θερμική αναφορά CFD και διαφανή ανάλυση κόστους για φάσεις πρωτοτύπου, πιλοτικού και μαζικής παραγωγής.
